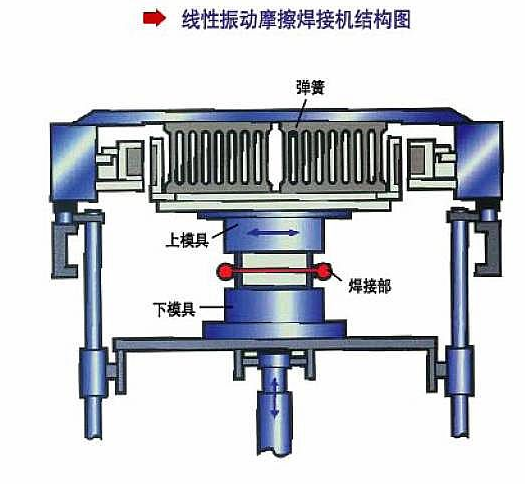

此圖為振動摩擦機線性振動摩擦焊接結構圖。
3. 焊接過程特別說明：
振動摩擦焊接是基于摩擦焊的原理。被壓緊在一起的兩個塑焊件，振動其中的一個，使其相對另一個做往復位移，位移值最大可達1.8mm 或4mm，該峰值與峰值間的距離稱為振幅，而振動的頻率為100Hz 或240Hz ，從而產生摩擦熱。這就像兩只手放在一起摩擦一樣。
在這一過程中，兩個被焊接零件中的一個被裝在升降臺的固定夾具上，而另一個按裝配位置被安放在上驅動板的驅動夾具上。升降臺垂直于振動頭做升降運動，由液壓系統提供動力并控制壓力。該兩個零件必須由升降臺的夾緊力壓緊在一起，在焊接和保持周期中，這一夾緊力持續作用在塑料件上。在受壓狀態下，振動頭振動，經過幾秒或十幾秒，將塑焊件焊接起來。該時間稱為“焊接時間”。而后熔化的塑料在壓力下短時間被冷卻下來并固化，這個時間稱為“保持時間”。最后振動頭即停止振動，升降臺下降并回到卸荷位置（初始位置）。
應用行業
適用于幾乎所有的熱可塑性塑料焊接，往復運動方向上具有允許的無約束運動焊縫的制件，中型或大型制件。
振動焊接的材料因素與超聲焊接類似：無定形材料比半結晶聚合物更適合采用振動焊接的類似。
環形振動焊接可連接焊區尺寸與焊區到旋轉軸的距離近似相等的制件。
線性振動焊接用在允許一個方向上線性振動的成套制件上。
接頭當被連接的整個表面是平的或稍向平面外彎曲時，對制件來說振動焊接工藝是最理想的。
振動焊接尤其適合熱可塑性材料，包括無定形樹脂如ABS/PC、PVC、PMMA及PES；半結晶樹脂如HDPE、PA、PP、TPO。Panuni的焊接機可接合汽車部件，例如進氣歧管、儀表板、尾燈及保險杠等；航空用途如HVAC管、內飾燈及儲存箱；家電則有洗碗機的泵及噴水臂、洗滌劑的噴灑器及吸塵機外殼。
